三星半导体表示,该厂将部署超过5万颗NVIDIA GPU,全面导入AI运算于半导体、行动装置与机器人制造流程中,实现设计、制程、设备与品管的智慧整合,加速次世代产品研发与量产。三星指出,AI Factory不仅是自动化产线,而是一个能即时分析、预测与优化生产的智慧平台,让工厂具备自我学习与最佳化能力,进一步提升良率与效率。

三星与辉达合作超过25年,从早期DRAM供应、晶圆代工到AI加速晶片开发,双方关系持续深化。此次除AI Megafactory外,两家公司也共同研发新一代高频宽记忆体HBM4,采用三星第六代10奈米级DRAM与4奈米逻辑基底晶片,资料传输速度可达每秒11Gbps,远超JEDEC标准的8Gbps。三星指出,HBM、GDDR与SOCAMM等次世代记忆体技术将成为AI时代的关键基础,为全球AI伺服器与高效能运算(HPC)市场注入新动能。

在HBM市场方面,辉达目前主要向SK海力士、美光与三星采购记忆体。HBM3e则是率先由SK海力士、美光率先通过辉达验证,三星则是迟迟未有相关消息,终于在近期传出通过辉达验证,加上这次辉达与三星宣布将研发HBM4技术,随著2026年Vera Rubin超级晶片将导入HBM4,三星在近期财报会议上预告,将于2026年起量产HBM4与GDDR7 DRAM,意味三星正式补上AI记忆体供应链关键拼图。

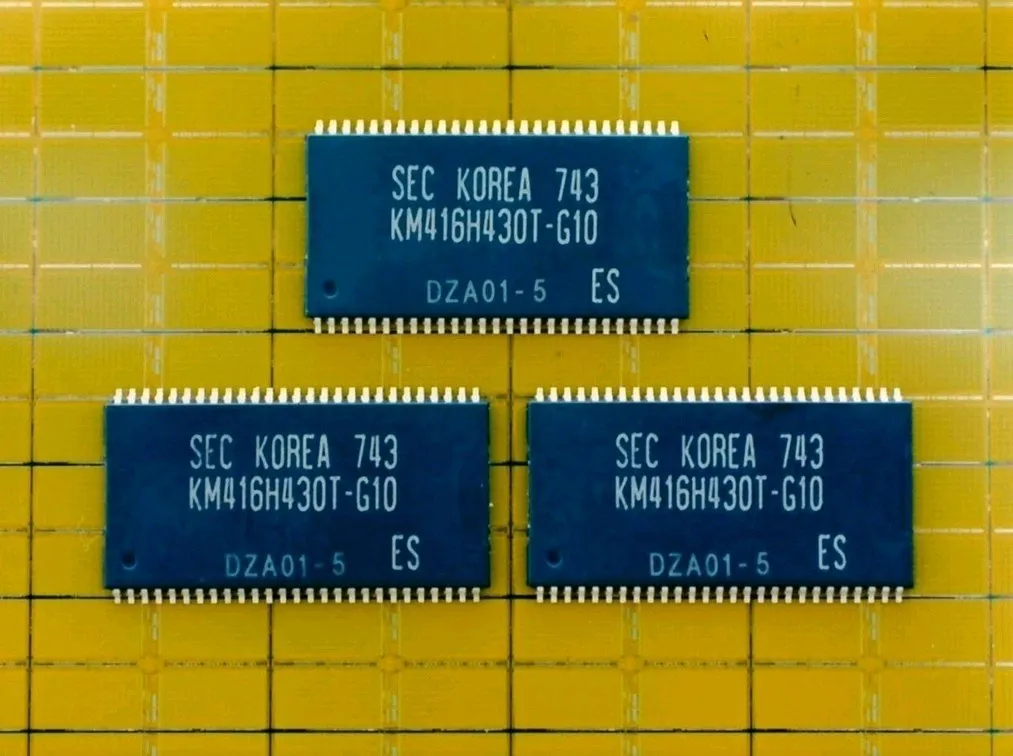

三星的64Mb SDR SDRAM被应用于GeForce 256 GPU。三星提供
三星的64Mb SDR SDRAM被应用于GeForce 256 GPU。三星提供

在制造端,三星将导入NVIDIA Omniverse与CUDA-X函式库,加速晶圆厂数位孪生模拟,打造虚拟化工厂模型,可预先侦测异常、执行预测性维护并优化实际生产流程。此外,三星也运用NVIDIA cuLitho强化光学邻近修正(OPC)制程,使计算光刻效能提升20倍,让AI能更快速修正电路图形误差,缩短晶片开发周期。双方并与EDA软体伙伴合作,开发新一代GPU加速设计工具。

三星自研AI模型已支援超过4亿台装置运作,并逐步导入制造系统。该模型基于辉达加速运算与Megatron架构,具备即时翻译、多语对话与智慧摘要能力。在机器人领域,三星采用辉达RTX PRO 6000 Blackwell伺服器与Jetson Thor模组,推动人形机器人与智慧工厂应用,让机器可即时感测环境、自主决策与安全控制。未来这些技术也将导入AI Megafactory生产体系,形成结合AI与机器人的智慧制造生态系。

三星并与辉达、韩国电信业者及研究机构合作推动AI无线接取网路(AI-RAN),将AI运算能力嵌入行动网路架构,使机器人、无人机与自动化设备能在边缘节点即时运作与推论。这项技术被视为实体AI普及的关键「神经网路」,延续双方去年AI-RAN概念验证成果,未来将持续深化技术开发与商用化布局。
